拿一段视频重建三维场景，今天已经不算稀奇。难的是视频持续输入之后，系统既要跟得上相机运动，又要让此前估计的轨迹和地图经得起新观测的检验。

在线 SLAM 擅长前一件事：依靠相邻帧的匹配关系，边走边更新相机位置。多视图三维模型擅长后一件事的一部分：一次看更多图像，利用更宽的视角范围推断几何结构。两者放到一起，似乎就能互补。

可真正接起来时，会碰到一个问题：模型生成了一份深度、位姿或点云，SLAM 后端却未必能继续修正这份预测。子地图可以对齐，结果可以融合，但那些支撑预测的多视图证据，未必进入了后端反复求解的观测集合。

东京大学、东北大学、中国科学技术大学和萨拉戈萨大学的研究者，在 F²SLAM 中讨论的就是这个接口问题。他们把前馈模型的输出转换成稠密的“目标坐标与权重”，让这些观测与局部跟踪约束一起，进入同一个持久因子图和同一个稠密 BA 后端。

这篇论文值得读的地方，是它对“预测该怎样被 SLAM 使用”给出了清楚的系统设计。尤其是消融实验中的一个反差：去掉几何一致性门控后，Replica 上的轨迹误差从 0.0023 米变成 0.5848 米。模型能看得更远，仍不意味着每一次预测都应该被接纳。

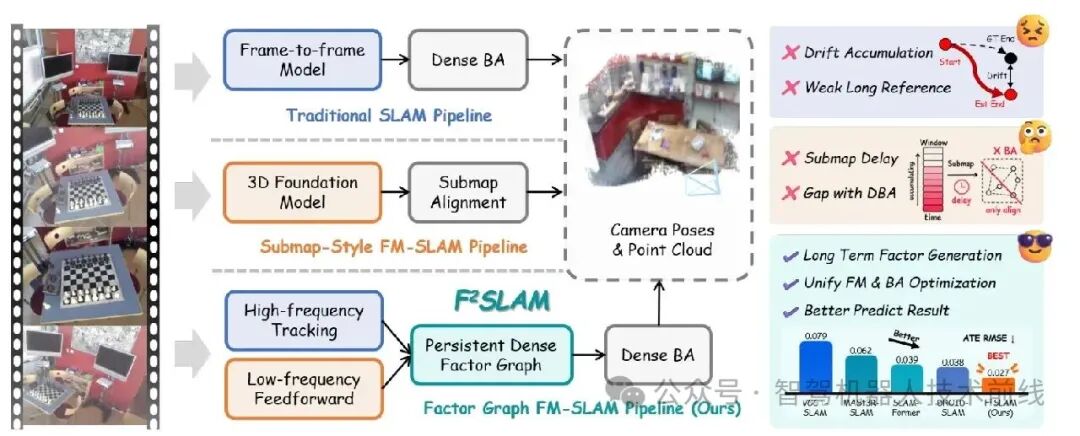

图1｜原论文 Figure 1，第2页。上方依赖局部帧间观测，中间先重建再对齐子地图，下方将两种来源的观测交给统一的因子图与 BA。

01｜先看它改变了什么：从“融合结果”到“更新观测”

理解 F²SLAM，可以先把“地图状态”和“观测”分开。

地图状态是系统当前相信的几何结果，包括相机位姿、每个像素的深度，以及可能需要优化的相机内参。观测则是约束这些结果的证据：某个像素在另一帧里应该出现在哪里，这个对应关系有多可信。

如果一个前馈模型直接给出一份点云，再通过子地图对齐把它接入已有地图，系统主要处理的是两份几何结果之间的关系。F²SLAM 选择在更靠近优化器的位置接入：它把多视图推理转成像素对应观测，由后端决定怎样调整位姿和深度来满足这些观测。

这样做的意义在于，观测可以留下来。之后新的局部证据进入系统，已有状态发生变化，后端仍能用存储的目标坐标计算新的重投影误差，而不必把一次预测当作已经定稿的几何结果。

这里的“持久”也有具体范围。系统维护的是可持续更新的状态与因子机制，并不把历史上的全部边永远留在活动图里。活动因子有年龄和容量限制，退役后的观测可以保留，供后续局部 BA 按需复用。

论文将方法落在一条 RGB 视频流上。高频跟踪使用预训练的 DROID-Net；低频分支先用预训练 DINO 主干提取图像特征，再通过多视图聚合和 Flow3r 预测位姿、深度以及位移与置信度。因此，它的主要贡献是观测表示、更新机制和统一优化方式，而非从头训练一个新的三维基础模型。

02｜后端只维护一份状态，两种观测说同一种“语言”

论文把待优化的状态写成：

其中，关键帧集合决定当前有哪些相机位姿和逆深度图。位姿采用世界到相机的变换；逆深度是深度的倒数。相机内参已知时保持固定，未知时与位姿、逆深度一起优化。内参的参数化为：

图中的一条有向边，表示从源关键帧到目标关键帧的对应关系。它存储的观测是：

目标坐标告诉后端：源图像中的一个像素，应该对应到目标图像的哪个位置。权重则分别作用于水平和垂直方向的重投影残差，控制这个像素对应关系在优化中的影响。

这相当于为两个分支统一接口。高频分支可以基于局部相关性产生观测，低频分支可以基于更宽的多视图上下文产生观测；到 BA 后端时，它们都表现为目标坐标和权重。

但“格式相同”只解决了接口问题，不能证明观测可靠。坐标和尺度需要一致，预测还要经过检查。F²SLAM 后面的设计，就是在处理这些更容易出错的部分。

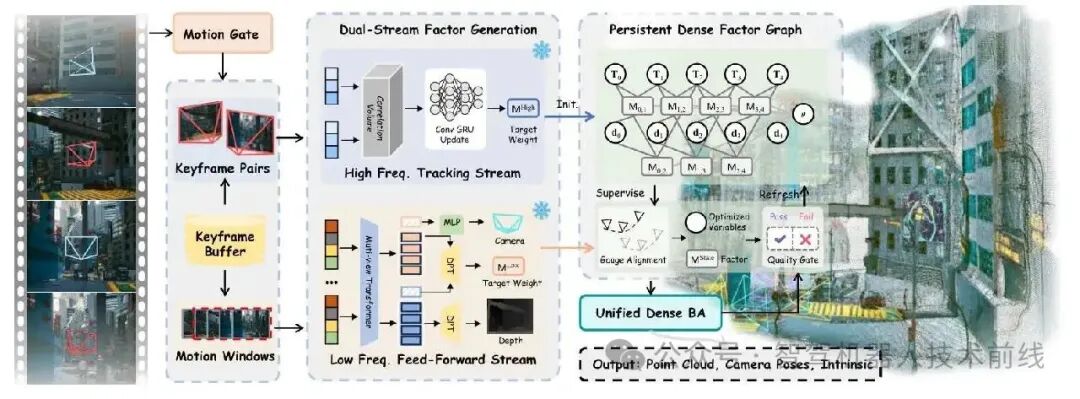

图2｜原论文 Figure 2，第3页。高频分支维护图结构，低频分支刷新已有边的观测；二者最终优化同一份位姿、逆深度和可选内参。

03｜高频跟踪负责连续性，低频推理负责补充多视图证据

高频分支：先让系统稳定地跟下去

视频中相邻帧通常有较高重叠。高频分支利用相关性特征和循环更新器，频繁更新局部约束。

它并不把每一帧都存成关键帧，而是根据相对上一关键帧的平均图像运动决定是否插入。新关键帧进入之后，系统连接时间上相邻和几何上接近的帧，建立双向边，并管理活动因子的寿命与数量。

所以，高频分支同时承担两项工作：生成局部跟踪观测，以及维护因子图的拓扑结构。

它预测的是相对于当前几何重投影的坐标修正：

可以把它理解为：当前位姿和深度预测这个像素会落在某处，跟踪网络再根据图像证据，提出一个修正量。构造完成后，目标坐标在接下来的这次 BA 求解中保持固定。

低频分支：积累足够视角，再提出新观测

多视图模型计算更重，也需要足够的视角差异。低频分支不会对每一帧都运行推理，而是积累关键帧，根据累计图像运动和缓冲长度触发。

这里的运动量是图像空间中的调度信号，并非相机已经移动了多少米。默认配置采用 800 的目标运动量，最多使用 20 个关键帧作为上下文；关键帧插入的图像运动阈值为 40。

低频分支在已有活动边中选择候选，预测完整的源到目标位移，再转为目标坐标：

需要留意两种分支的区别：高频分支预测相对当前重投影的修正，低频分支预测完整位移。若把低频位移也当成修正量加到当前重投影上，就会改变论文的观测构造方式。

低频分支也不额外生成一套子地图或因子图。它使用更宽的上下文，但只刷新选中的已有边。前馈位姿和深度可以在规范对齐后初始化共享状态，后续几何优化仍由同一个 BA 完成。

04｜最要紧的一步：模型很自信，也不一定能更新因子

更多图像有助于推理几何，却无法消除遮挡、弱重叠、错误匹配等问题。若一次不可靠的预测替换了原本稳定的观测，它就可能在后端中持续拉动位姿和深度，把误差扩散出去。

F²SLAM 因此为低频预测设置了状态一致性检查。

首先，用当前 SLAM 的位姿、逆深度和内参，计算源像素在目标帧中的重投影位置。再与低频分支提出的目标坐标比较：

检查并非只看一个平均误差。投影有效且预测置信度超过下限的像素组成支持集；其中，重投影误差足够小的像素被计作内点：

随后，系统把支持集平均置信度、支持比例、内点比例，以及内点平均重投影误差组合成候选帧对的接纳分数：

这个分数的直觉很直接：可信像素多、有效覆盖足够、几何一致性好，候选才更值得接纳。只有少量局部像素匹配得很好，未必能代表整个帧对可靠。

实际接纳条件还同时要求支持比例和分数过线：

通过检查之后，低频候选替换该边上原有的目标坐标和权重，并加上更新锁，避免高频分支马上把它覆盖。锁在该因子的剩余活动寿命内有效，默认配置中，接纳的低频因子会在 20 次前端更新后移除。未通过检查的候选不改变原观测。

因此，一条边在一次求解中使用的是当前存储的一份观测。系统没有在同一条边上简单叠加两份来源不同的残差，也没有无条件平均两者。

另一个容易被术语掩盖的细节是“规范对齐”。单目几何预测可能有不同的尺度和参考坐标系，前馈位姿、深度在进入共享状态前，需要与当前 SLAM 的几何规范对齐。否则，同一个场景在两种尺度下表达，直接比较就会产生系统性偏差。

这道门也有自身的边界：接纳标准依赖当前状态。若当前状态已经偏得很远，一份正确却与之差异较大的预测，也可能难以被接纳。论文没有证明该机制能解决任意严重漂移或跟踪失败；它解决的是在现有状态周围，有选择地接入低频观测的问题。

05｜统一 BA 到底在优化什么？

后端先利用当前状态，把源像素从源相机坐标系变换到目标相机坐标系，再投影回图像平面：

这里的逆投影使用源像素及其逆深度。它与目标观测之间的差，就是稠密重投影残差：

按原论文公式23，统一优化目标可写为下面的形式。为方便阅读，将观测项和两项正则化分别记出：

上式中的残差沿用前面定义，仍依赖像素和当前几何状态；此处省略其参数以缩短公式。

第一项让几何重投影尽量贴近存储的目标坐标，用有效性掩码剔除无效对应，并以置信度权重和鲁棒损失控制异常观测的影响。第二项约束逆深度的空间变化。第三项用内参先验限制内参更新；标定已知时，不优化内参，也不需要这一项。

因子来自哪个分支、是否处于更新锁定状态，都属于观测管理信息，不是新增的几何优化变量。后端依然只求解同一份状态。

“统一”体现在这里：两个分支不各自维护一套结果再做折中，而是让当前接纳的观测共同约束同一份几何状态。

06｜实验怎么看：Replica 很突出，其他场景要分别讨论

论文在 TUM RGB-D、7-Scenes、Replica 和 KITTI Odometry 上评估轨迹，并在 Replica 与 7-Scenes 上评估重建。

轨迹指标采用绝对轨迹误差的均方根，即 ATE RMSE，单位为米，越低越好。评估前用相似变换进行轨迹对齐：

相似变换包含尺度、旋转和平移。因此，0.002 米描述的是指定基准与对齐协议下的轨迹误差，不能直接理解为任意现场中的绝对定位误差，也不证明单目系统无需其他信息就能恢复真实物理尺度。

无标定轨迹：三个数据集平均值领先，7-Scenes 排第二

下表依据原论文表1至表4整理。每一行只比较该数据集表中列出的无标定方法。

Replica 上，从 0.030 米到 0.002 米，按表中舍入后的平均值计算，误差下降约 93.3%。这个数字很醒目，但消融表更能帮助判断提升来自哪里：基础跟踪本身已经达到 0.0027 米，完整方法为 0.0023 米。说明在这个数据集上，强局部跟踪也是结果的重要来源，不能把与其他系统的全部差距都归给低频模型。

作者也指出，Replica 的稳定光照、有限运动模糊和较小帧间运动，有利于 DROID-Net 跟踪。它是支持方法有效性的证据，却不是所有场景难度的缩影。

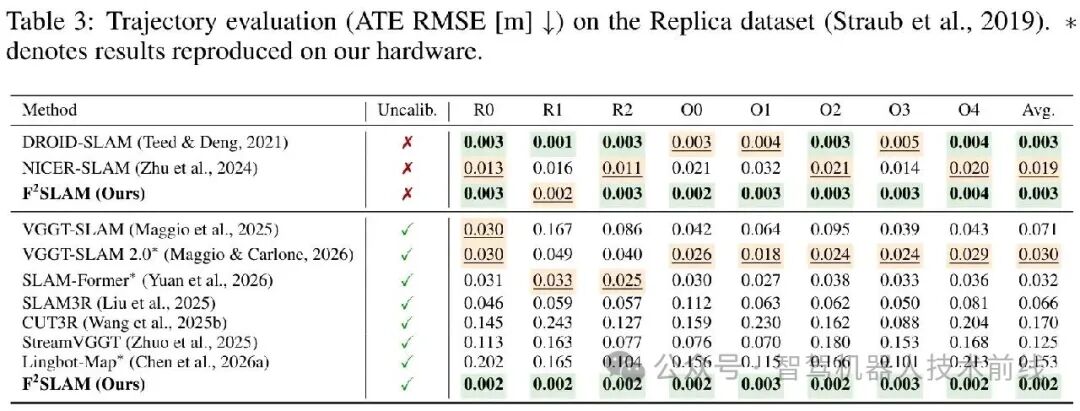

原论文 Table 3，第7页。已标定与无标定结果分组报告；无标定 F²SLAM 的平均 ATE 为0.002米。星号表示作者在自身硬件上复现的基线。

7-Scenes 上，F²SLAM 的平均值高于 SLAM-Former。它在 Heads、Stairs 等序列表现较好，但在 Office、Pumpkin 等序列存在差距。所以，较准确的表述是“在所列无标定方法中，三个数据集平均值领先、一个数据集第二”，而不是“全面超过现有方法”。

已标定结果：有改善，也有持平和落后

已标定配置下，F²SLAM 在 TUM 的平均 ATE 为 0.029 米，DROID-SLAM 为 0.038 米；Replica 上两者的表格平均值都为 0.003 米；7-Scenes 上 F²SLAM 为 0.053 米，略高于 DROID-SLAM 的 0.050 米。

KITTI 的差异更大。F²SLAM 从 DROID-SLAM 的 554.82 米降到 67.19 米，但仍落后于 LDSO 的 22.43 米和 DPV-SLAM++ 的 25.75 米。这些长序列的结果提醒我们，局部与多视图观测的融合，不能自动替代显式回环。

论文中 F²SLAM 的无标定平均误差在四个数据集上均低于其已标定配置。作者认为，联合优化内参可能补偿缩放、裁剪、校正或相机模型约定带来的系统性重投影偏差。这个解释不等于数据集标定有误，也不等于工程系统应该放弃准确标定。

07｜重建质量：更有意思的是把缺失区域补起来

轨迹准确与地图完整并不是同一个问题。局部跟踪即使很稳，也可能对遮挡边缘、视角较少的区域或弱约束表面重建不足。

论文用重建精度误差 Acc. 和完整性误差 Comp. 分别描述表面贴合程度与覆盖情况，7-Scenes 还报告 Chamfer 距离。这些都是距离误差，越低越好；Comp. 不是“完整率”，不能把它写成百分比覆盖率。

依据原论文表5、表6整理。Replica 与7-Scenes 的数值精度沿用原表。

Replica 上，F²SLAM 在所列方法中取得最好的平均精度误差和完整性误差。7-Scenes 上，它与 SLAM-Former 的精度误差持平，但完整性误差减半，Chamfer 距离下降约 29.6%。

这组结果比单独强调轨迹误差更能说明低频观测的价值：局部跟踪已经能维持相机运动时，更宽的多视图证据仍可能补充场景几何的约束，使表面更连续、缺失更少。

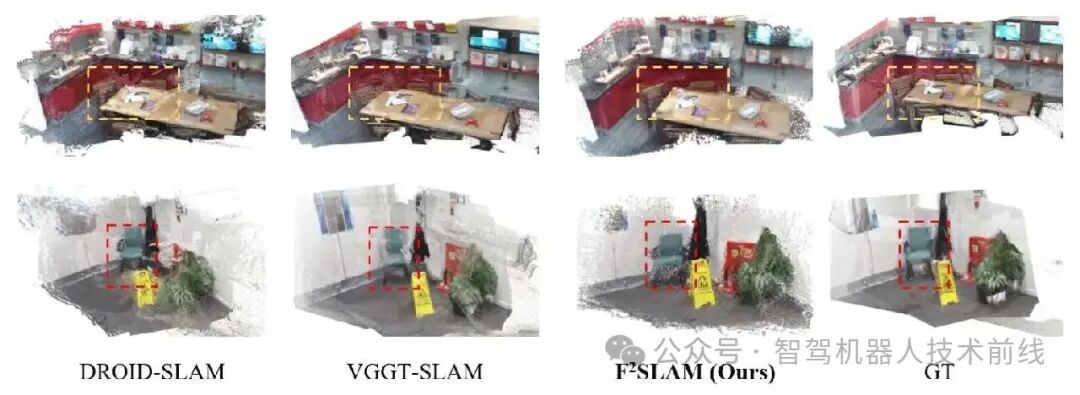

图3｜原论文 Figure 3，第9页。依次为 DROID-SLAM、VGGT-SLAM、F²SLAM 和真值；框选区域用于展示缺失、伪影和表面连续性的区别。

作者说明，为公平比较，没有采用各方法特有的置信度点云过滤等后处理。读图时也应把它与表格结合：展示样例能够说明局部结构差异，但完整性提升的判断仍应以整个评估集合的指标为依据。

08｜消融比排行榜更能解释：门控为什么不能省

Replica 上的消融分别拆开了前馈初始化、观测刷新、规范对齐和状态一致性门控。

初始化和观测刷新单独使用，都能改善基础跟踪的结果。两者结合，并保留规范对齐和门控，得到这组实验中最好的整体表现。

去掉规范对齐之后，重建完整性误差从 0.0174 米增至 0.0194 米，甚至高于基础跟踪。这说明将预测放到一致的几何规范下，不能只被视作数据预处理的小事。

去掉门控的结果更直接：ATE 约为完整系统的 254 倍，重建精度和完整性也同时恶化。不可靠的多视图预测一旦进入持久观测集合，影响可能比一次错误初始化更长久。这是这组实验对门控必要性的支持，但仍限于论文报告的配置和数据集。

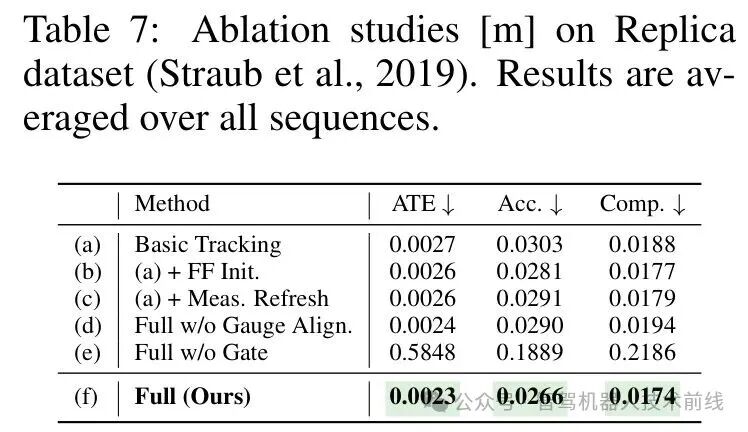

原论文 Table 7，第9页。可对照上方中文表格查看原始配置名称和数值。

窗口大小实验还有一个值得注意的现象。使用 4 或 8 个关键帧时，误差显著恶化；达到 12 个及以上后，结果才进入相对稳定区间。继续扩大窗口，也没有带来单调改善。

作者把小窗口失效归因于多视图支持不足：基线与视角多样性不够，对应关系和深度预测难以稳定。默认 20 帧是在轨迹、重建精度和完整性之间取平衡，不能理解为“窗口越大越好”。

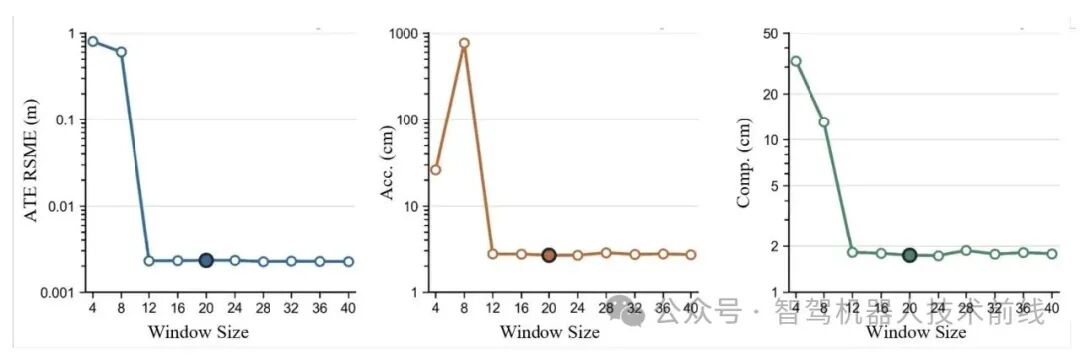

图4｜原论文 Figure 4，第17页。纵轴使用对数尺度，读取小窗口与其他设置的差距时需要注意这一点。

正文与附录中，也有复现时需要留意的信息空缺。接纳规则定义了评分阈值，但所给实现细节没有明确列出其取值；附录表9的 ATE 数字未清楚标注单位，与其他表格不宜直接混用。实际复现需要进一步核实这些配置。

09｜走向机器人和自动驾驶，还差哪些环节？

这套接口设计值得借鉴，但原论文也留下了很明确的工程边界。

首先是回环。F²SLAM 当前没有显式回环机制。宽窗口观测能够提供超出局部帧间跟踪的几何证据，却不等同于识别已经走过的地方，并利用回环约束修正整段轨迹。KITTI 的已标定结果，已经反映出它与部分带回环方法的差距。

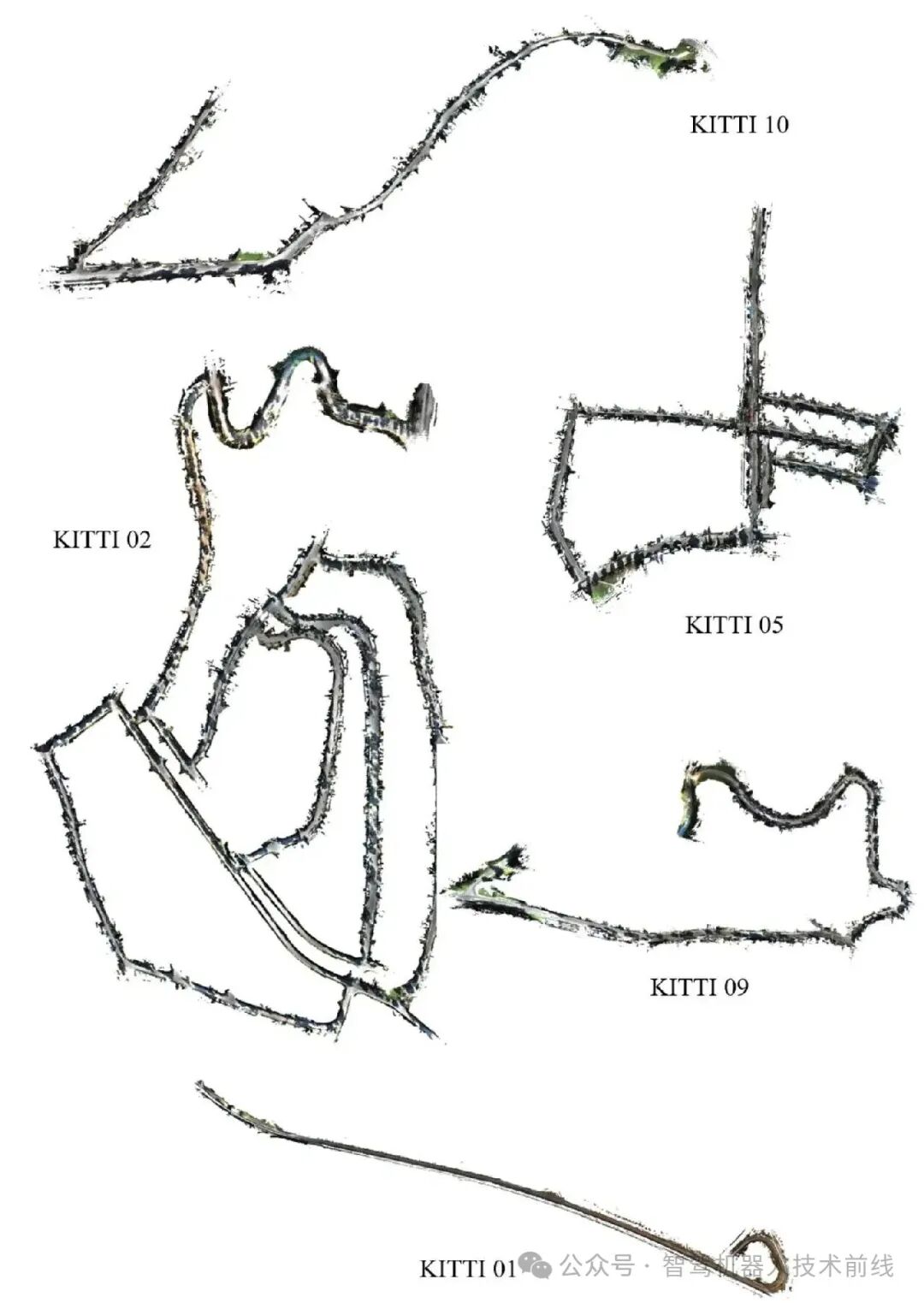

图5｜原论文 Figure 9，第21页。展示多个 KITTI 序列的道路重建与轨迹；这些定性结果用于观察整体结构，不替代长序列误差评估。

其次是吞吐与显存。论文在 A100 40GB GPU 上报告了如下 Replica 平均运行结果：

数据来自原论文表8，使用相同 A100 硬件。

F²SLAM 比 VGGT-SLAM 2.0 的平均吞吐约高 89.3%，但显存占用约为其 2.37 倍；与 SLAM-Former 相比，速度略低，峰值显存约少 44.2%。这是具体的速度与资源取舍。

“在线系统”描述的是边接收数据边处理的方式。A100 上约 7.4 FPS，并不证明它能在移动端或车端硬件上，以 30 FPS 连续处理输入。要判断部署可行性，还需要目标设备上的延迟分布、低频触发时的峰值开销和资源占用。

最后是复杂场景中的预测可靠性。论文指出，弱纹理、动态物体、大视角变化和尺度歧义仍可能影响前馈预测。门控能拒绝一部分不一致观测，但不等于这些场景已经被解决；当局部状态和低频预测同时不可靠时，仍需要更强的失效检测与恢复策略。

10｜读完这篇，最值得带走的是一种接入方式

对做 SLAM 的研究者而言，F²SLAM 提供了一个可继续扩展的接口：只要某种模型能够输出与 BA 坐标系一致的稠密对应及权重，就有机会接入同一个几何优化后端。

但接口后面还需要完整的观测管理：什么时候运行模型，怎样对齐尺度和坐标，哪些预测能刷新现有因子，刷新后保留多久，以及下一次优化如何继续使用这些观测。

这篇论文把这些环节放到了同一套系统里。Replica 的结果说明它在有利条件下能取得很低的轨迹误差；重建实验显示它能改善覆盖与连续性；门控消融则提醒我们，预测的价值不仅取决于模型能力，也取决于系统怎样判断和使用预测。

如果准备沿着它继续做，显式回环、低频预测的可靠性校准，以及资源受限设备上的调度，都是原论文结果直接指向的问题。比起再加一个网络分支，先把新观测进入系统后的生命周期设计清楚，可能更值得花时间。

论文信息
